前置きインタークーラーを取り付け中にて少し難題が・・・

社外品のエアクリーナーBOXを使用しながら前置きインタークーラーを取り付けするのですが、

はじめから、前置きI/Cを取り付け出きる様な設計には作っていたようです。

どの製品でも個体差はあるので、穴の大きさやズレは想定内です。

まずは、インタークーラーのパイピングが当たらないようにBOX内に穴を開け、パイピングを
仮組みします。

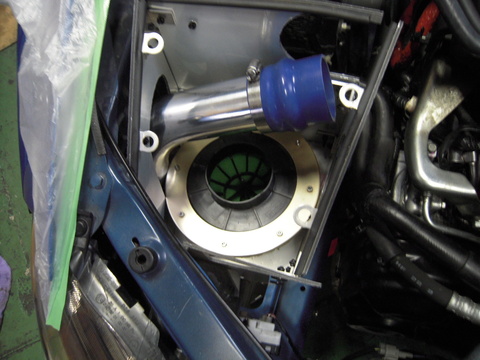

次に２００φパワーフローを入れてみましたが、画像で見るそのままの状態でしか入りません！

これは駄目だ・・・

向きひとつ帰れない状態だぁ・・・

２００φパワーフローは大きいのかもしれないなぁ・・・・

でも、使えるなら使用したいもんだ！

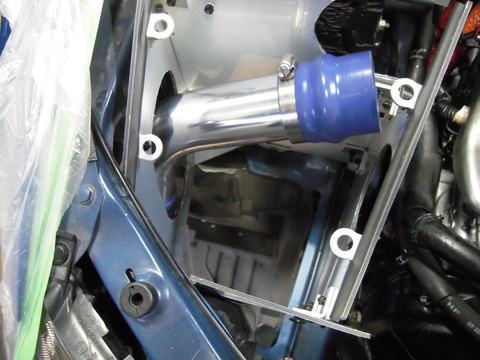

ってな訳で、BOXの下の板を取り外しました。　　

この下の空間には、以前！エアーダクトを引っ張ってきていましたのでフロントバンパーから

この空間から上に向かって冷えた空気を導入していた訳です。

今回は、このようにパワーフローを取り付けすることになったので、ダクトはこの下からステーを

製作して取り付けを行うことにしました。

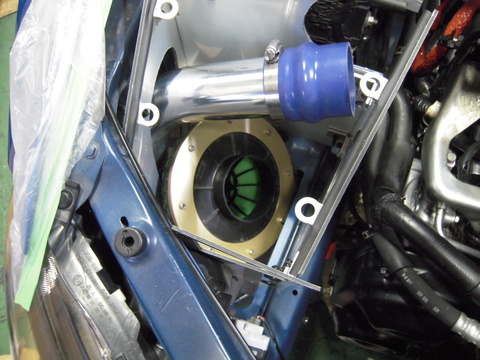

これでパワーフローの角度が斜めに

向くことが可能となりました。

そうすることで、パイピングの角度が滑らかになることが出来ます。

今回は、HKS V-PRO　で制御するので、エアフロは取り外しとなり、その場所に

アルミの配管が入ります。

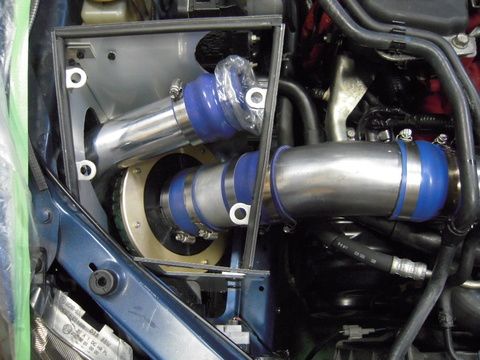

こんな感じになりました。

でも、このBOXはプラグ交換が大変ですなぁ・・・！　　　工賃高いで・・・・

セッティングの時にはプラグの焼けを数回チェックするから、BOXは初めから外して

セッティングしないと駄目だなぁ・・・

《セッティングの際は本人にBOXを外してきてもらうことが望ましいな＾＾》

続いて、インタークーラー配管にHKSのブローオフバルブを取り付けしますが

これも、通常は大気開放タイプで使用するのですが、アイドリングの安定性や

レスポンスなど考えると、大気開放は駄目です。！！

純正と同じくサクションパイプに戻します。

って！・・・・　また問題が

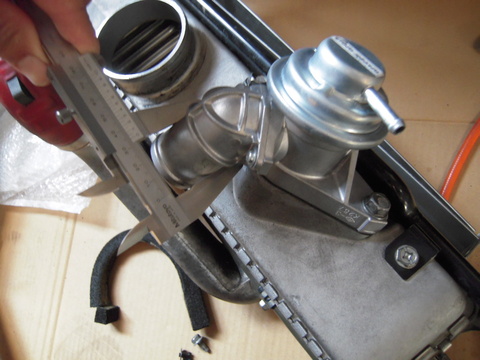

純正ブローオフのパイプの大きさは３４φ！

でも！

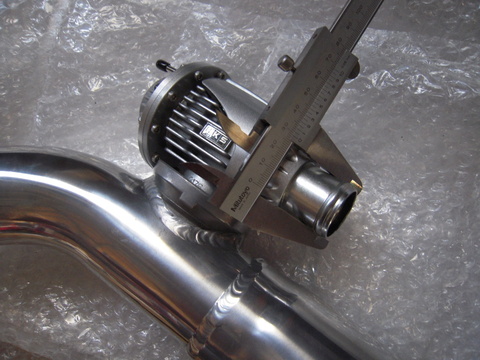

ＨＫＳ製は２９φ！　

おいおい！どうにか考えなければいけません。

そして、サムコのフレキシブルホースを取り寄せして加工します。

部品が入荷するのは来週はじめ！　ってことで作業が進まない・・・(汗)

まぁ！　明日は、一般整備、修理　があるのでどっち道できなかったかな
