2025.09.21
BCNR33 サイドミラー 格納機能修理
昔に左側を修理したのですが！続いて右側が壊れたようです！！
ではさっそくばらして見よう～

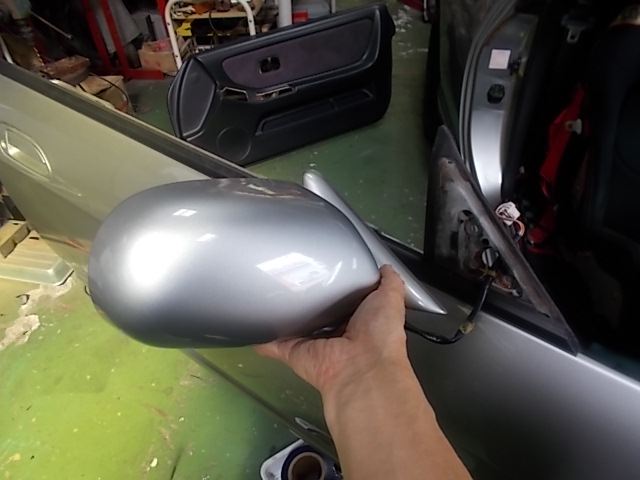

内張りを外してミラーのハーネスカプラーを外し、３本のボルトでミラー本体を脱着

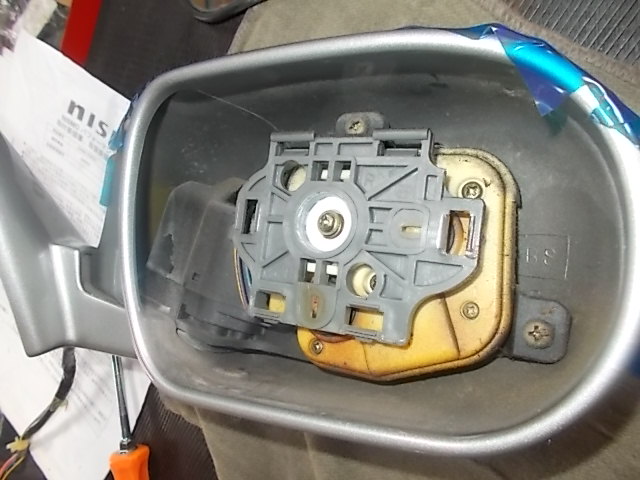

鏡を下側部分から持ち上げながら外します決して横側、上側からこねて外さないことです。注意！！！

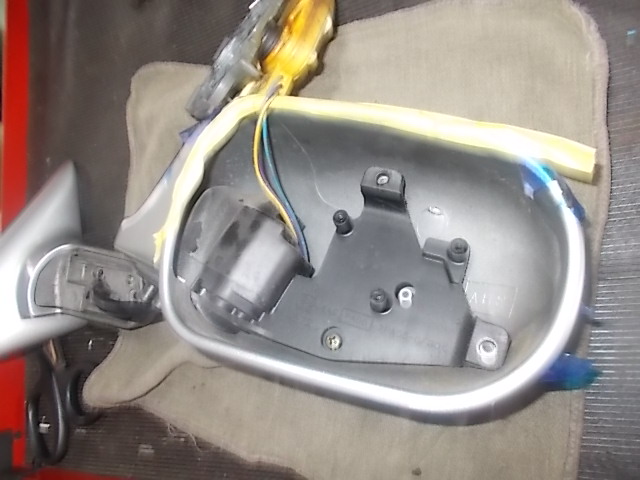

次に電動ミラー部を３本のボルトで緩めます。古く硬化しているのでボルトを押さえつけながら緩めない事です（重要）
樹脂が割れたら終了ですからね！！

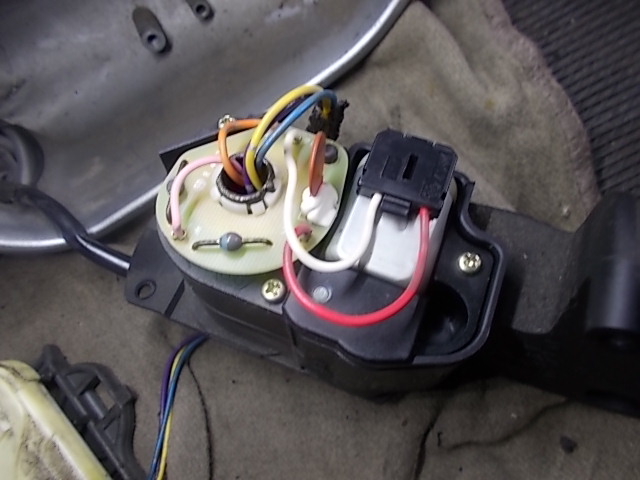

中身を取り外し丸裸に出来たらモーターカバーを取り外すと画像のような状態になります。モーターカバーは外から見ずが入らないようにしてあるので無理やり外さない用丁寧に外すことです。
モーター側のカプラーを外して電動格納ギヤーボックスの上段の盤を外します。ここはちょっとしたコツというかギヤボックスを中身側を少し〇〇しないと抜けません！
構造を理解なしですると壊れます。

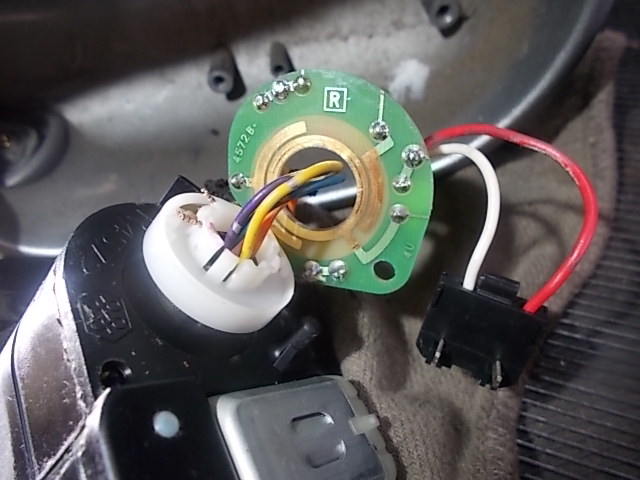

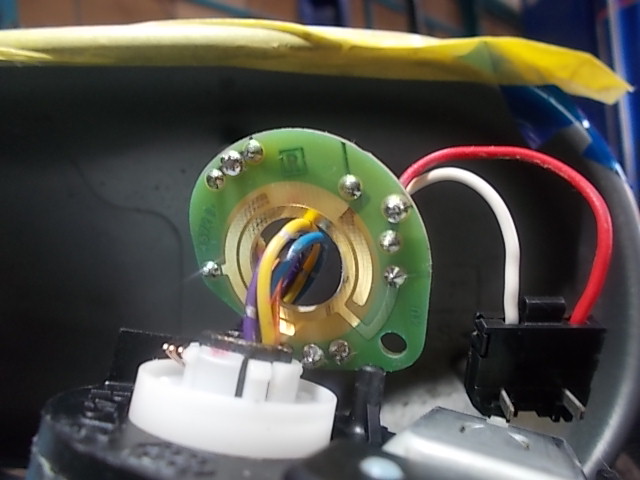

盤の裏側の基盤に傷があるのでまずここを洗浄し、接点復活剤を使用し通電しやすくしてあげましょう。
基盤上の半田も通電チェックします。

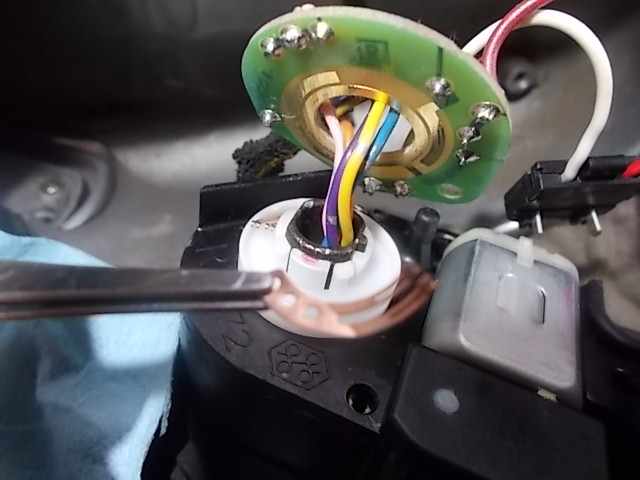

定番のバネ接点板が外れていました！！
プラスティック樹脂を溶かして引っ付けます。
これで仮組して動作確認して動けば成功です＾＾
バッチリ！直りました☆☆☆
